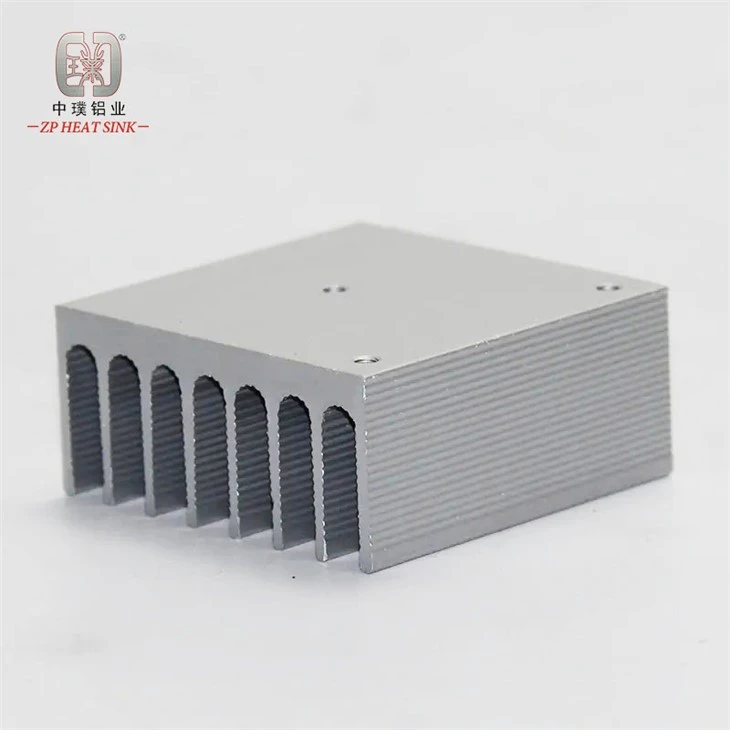

Ferningur pressaður hitavaskur







Ferhyrndur pressaður heatsink er tegund af heatsink sem er gerður með því að pressa ál eða önnur leiðandi efni í ferningaform. Eiginleikar ferkantaðra útpressaðra kælivökva fela í sér framúrskarandi hitaleiðni, létt hönnun og auðveld samsetning. Þessar gerðir af heatsinks eru venjulega notaðar í rafrænum forritum til að dreifa hita sem myndast af ýmsum íhlutum, svo sem örgjörva, skjákortum eða afltransistorum.













Notkun ferhyrndra pressaðra kælivökva felur í sér rafeindabúnað, geimferðatækni, ljósakerfi, fjarskipti og bílaiðnað. Sérhver vara eða búnaður sem framleiðir hita meðan á notkun stendur gæti þurft ferkantaðan útpressaðan hitaskáp til að koma í veg fyrir ofhitnun eða bilun íhluta.



Helsti munurinn á ferkantaðri útpressuðum hitasinkum og öðrum tegundum af heatsinks, eins og stimpluðum eða brotnum hitasinkum, er framleiðsluferlið. Ferkantaðir útpressaðir kælir eru búnir til með því að pressa ál í gegnum sérhannaðan mót sem skilar sér í einsleitri og hágæða vöru. Aðrir heatsinks geta verið gerðar með stimplun eða brjóta saman, sem getur framleitt minna nákvæma vöru. Að auki eru ferningapressaðir hitaskífar venjulega skilvirkari við að dreifa hita vegna stærra yfirborðs og bjartsýni hönnunar.







Framleiðsluferli: Útpressun sniðs - Skurður - CNC vinnsla (fræsing, borun, tappa) - Afgreiðsla - Þrif - Skoðun - Pökkun



Frágangur: Anodizing, Mill áferð, rafhúðun, fægja, sandblásin, dufthúðun, silfurhúðun, burstað, máluð, PVDF osfrv.



Djúpt ferli: CNC, borun, mölun, klippa, stimplun, suðu, beygja, samsetning, sérsniðin álframleiðsla



Útpressaðir hitavaskar nota útpressunarframleiðsluferli þar sem efni er þrýst í gegnum deyja með æskilegum þversniði. Útpressaðir hitakökur geta haft mjög flókna þversnið og notað brothætt efni. Útpressaðir hlutar hafa framúrskarandi yfirborðsáferð og eru tilvalin fyrir viðbótaráferð eins og rafskaut eða rafhúðun. FM notar háhitaleiðni álblöndu A6063 200 W/(mK), sem er ekki notuð af flestum framleiðendum kælivökva vegna þess að það er "límt" og erfitt að vinna án góðrar vinnsluuppskriftar.



Útpressaðir hitavaskar henta til framleiðslu í miklu magni vegna tiltölulega lágs NRE. Mótin eru venjulega framleidd með því að nota vír EDM og afgreiðslutími móts er venjulega 4-6 vikur. Hagkvæmast þegar ekki er þörf á eftirvinnslu, þar sem viðbótar CNC vinnsla getur létta álagi sem getur leitt til röskunar. Þetta er hægt að lágmarka með sérstakri hitameðferð til að takmarka bilanir vegna streitu. Útpressaðir kylfingar bjóða upp á þunna ugga og um það bil 8:1 stærðarhlutfall fyrir hámarksafköst hitakerfisins.



Einn af algengustu pressuðu hitakössunum er Platefin pressuðu hitavaskurinn, sem dregur út varma með náttúrulegri konvection. Útpressaðir uggar hitavaskar nota beinar uggar sem liggja um alla lengdina til að hámarka yfirborð hitavasksins. Hægt er að búa til hitakólfa til viðbótar til að mynda þverskurð með svipuðum áhrifum og sporöskjulaga uggakylfur.
